读懂70个聚氨酯基本概念 让你轻松成为聚氨酯高手（二）
29.HDI、IPDI、MDI、TDI、NDI中耐黄变哪几种较好?
答：HDI(属于不变黄脂肪族二异氰酸酯)，IPDI(制成的聚氨酯树脂具有优秀的耐光学稳定性和耐化学药品性，一般用于制造高档不变色的聚氨酯树脂)。
30.MDI改性的目的及常用的改性方法
答：液化MDI：改性目的：液化纯MDI是经过液化改性的MDI，它克服了纯MDI的一些缺陷(常温下固体，使用要融化,多次加热影响性能)，也为MDI基聚氨酯材料性能的提高和改善提供了进行大范围改性的基础。
方法：
①氨基甲酸酯(urethane )改性的液化MDI。
②碳化二亚胺(carbodiimide)和脲酮亚胺 (uretonimine)型改性液化MDI。
31.常用的聚合物多元醇有哪几类?
答：聚酯多元醇，聚醚多元醇
32.聚酯多元醇工业生产方法主要有几种?
答：A、真空熔融法 B、载气熔融法 C、共沸蒸馏法
33.聚酯、聚醚多元醇的分子主链上有哪些特殊结构?
答：聚酯多元醇：在分子主链上含有酯基，在端基上具有羟基(-OH)的大分子醇类化合物。聚醚多元醇：在分子主链结构上含有醚键(-O-)、端基带有(-OH)或胺基(-NH2)的聚合物或齐聚物。
34.根据特性聚醚多元醇分几类?
答：高活性聚醚多元醇，接枝型聚醚多元醇，阻燃型聚醚多元醇，杂环改性聚醚多元醇，聚四氢呋喃多元醇。
35.根据起始剂分普通聚醚有几种?
答：聚氧化丙烯二醇，聚氧化丙烯三醇，硬泡聚醚多元醇，低不饱和度聚醚多元醇。
36.端羟基聚醚和端胺基聚醚有何区别?
端胺基聚醚是端羟基被胺基取代的聚氧化丙烯醚。
37.常用的聚氨酯催化剂有哪几类?各包括哪几个常用品种?
答：叔胺类催化剂，常用品种有：三亚乙基二胺，二甲基乙醇胺，N-甲基吗啡啉，N,N-二甲基环已胺
金属烷基化合物，常用品种有：有机锡类催化剂，可分为辛酸亚锡，油酸亚锡，二丁基锡二月桂酸酯。
38.常用聚氨酯扩链剂或交联剂有哪些?
答：多元醇类(1,4-丁二醇)，脂环醇类，芳醇类，二胺类，醇胺类(乙醇胺，二乙醇胺)
39.异氰酸酯的反应机理

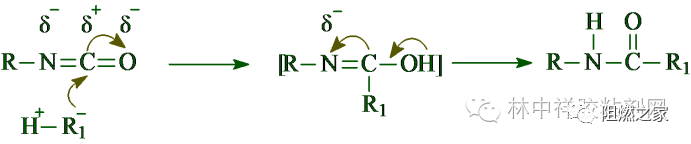

答：异氰酸酯与活泼氢化合物的反应，就是由于活泼氢化合物分子中的亲核中心进攻NCO基的碳原子而引起的。反应机理如下：
40.异氰酸酯结构如何影响NCO基团的反应活性?
答：A.R基的电负性：若R基为吸电子基，-NCO集团中C原子电子云密度更加降低，更容易受到亲核试剂的进攻，即更容易和醇类、胺类等化合物进行亲核反应。 若R为供电子基，通过电子云传递，将会使-NCO基团中C原子的电子云密度增加，使它不容易受到亲核试剂的进攻，它与含活泼氢化合物的反应能力下降。B. 诱导效应：由于芳香族二异氰酸酯中含有两个NCO基团，当第一个-NCO基因参加反应时，由于芳环的共轭效应，未参加反应的-NCO基团会起到吸电子基的作用，使第一个NCO基团反应活性增强，这种作用就是诱导效应。C. 空间位阻效应：在芳香族二异氰酸酯分子中，假如两个-NCO基团同时处在一个芳环上，那么其中的一个NCO基对另一个NCO基反应活性的影响往往是比较显著的。但是当两个NCO基分别处在同一分子中的不同芳环上，或它们被烃链或芳环所隔开，这样它们之间的相互影响就不大，而且随链烃长度的增加或芳环数目的增加而减小。
41.活泼氢化合物种类与NCO反应活性
答：脂肪族NH2>芳香族NH2>伯醉OH>水>仲OH>酚OH>羧基>取代脲>酰胺>氨基甲酸酯。(若亲核中心的电子云密度越大，其电负性越强，它与异氰酸酯的反应活性则越高，反应速度也越快;反之则活性低。)
42.羟基化合物对其与异氰酸酯反应活性的影响
答：活泼氢化合物(ROH或RNH2)的反应性与R的性质有关，当R为吸电子基(电负性低)，则氢原子转移出困难，活泼氢化合物与NCO的反应较为困难;若R为供电子取代基，则能提高活泼氢化合物与NCO的反应活性。
43.异氰酸酯与水的反应有何用途
答：是制备聚氨酯泡沫塑料的基本反应之一。它们之间的反应首先生成不稳定的氨基甲酸，然后分解成CO2和胺，如果异氰酸酯过量，生成的胺会和异氰酸酯反应生成脲。
44.在聚氨酯弹性体制备时，聚合物多元醇含水量应严格控制
答：对于弹性体、涂料、纤维中要求不能有气泡，所以原料中的含水量必须严格控制，通常要求低于0.05%。
45.胺类、锡类催化剂对异氰酸酯反应的催化作用区别
答：叔胺类催化剂对异氰酸酯与水的反应催化效率大，而锡类催化剂对异氰酸酯与羟基反应的催化效率大。
46.为什么聚氨酯树脂可以看作是一种嵌段聚合物，链段结构有何特点?
答：因为在聚氨酯树脂的链段是有硬段和软段组成，硬段是指聚氨酯分子主链上由异氰酸酯、扩链剂、交联剂反应所 形成的链段，这些基团内聚能较大、空间体积较大、刚性较大。而软段是指碳碳主链聚合物多元醇，柔顺性较好，在聚氨酯主链中为柔性链段。
47.影响聚氨酯材料性能的因素有哪些?
答：基团的内聚能，氢键，结晶性，交联度，分子量，硬段，软段.
48.聚氨酯材料分子主链上软段、硬段各来自哪些原料
答：软段由低聚物多元醇(聚酯、聚醚二醇等)组成，硬段由多异氰酸酯或其与小分子扩链剂组成。
49.软段、硬段如何影响聚氨酯材料的性能?
答：软段：(1)软段的分子量：假定聚氨酯分子量相同，其软段若为聚酯，则聚氨酯的强度随着聚酯二醇分子量的增加而提高;若软段为聚醚，则聚氨酯的强度随聚醚二醇分子量的增加而下降，不过伸长率却上升。(2)软段的结晶性：对线性聚氨酯链段的结晶性有较大的贡献。一般来说，结晶性对提高聚氨酯制品的性能是有利的，但有时结晶会降低材料的低温柔韧性，并且结晶性聚合物常常不透明。
硬段：硬链段通常影响聚合物的软化熔融温度及高温性能。芳香族异氰酸酯制备的聚氨酯由于硬段含刚性芳环，因而使其硬段内聚强度增大，材料强度一般比脂肪族异氰酸酯型聚氨酯的大，但抗紫外线降解性能较差，易泛黄。脂肪族聚氨酯则不会泛黄。
50.聚氨酯泡沫分类
答：(1)硬泡及软泡，⑵高密度及低密度泡沫，⑶聚酯型、聚醚型泡沫，⑷TDI型、MDI型泡沫，⑸聚氨酯泡沫及聚异氰脲酸酯泡沫，⑹一步法及预聚法生产，⑺连续法及间歇法生产，⑻块状泡沫和模塑泡沫。
51.泡沫制备的基本反应
答：是指-NCO与-OH、-NH2、H2O的反应，与多元醇反应时，发泡过程中的“凝胶反应”一般即指氨基甲酸酯的形成反应。因为泡沫原料采用多官能度原料，得到的是交联网络，这使得发泡体系能够迅速凝胶。
在有水存在的发泡体系中，产生发泡反应。所谓“发泡反应”， 一般是指有水与异氰酸酯反应生成取代脲，并放出CO2的反应。
52.气泡的成核机理
原料在液体中反应或依靠反应生产的温度产生气体物质并使气体挥发。随着反应的进行和反应热量的大量产生，气体物质的发生量和挥发量不断增加。气体浓度增加超过饱和浓度后，在溶液相中开始形成维系的气泡并上升。
53.泡沫稳定剂在聚氨酯泡沫制备中的作用
答:具有乳化作用，使泡沫物料各组分间的互溶性增强;加入有机硅表面活性剂后，由于它大大降低了液体的表面张力γ ，气体分散时所需增加的自由能减少，使分散在原料中的空气在搅拌混合过程中更易成核，有助于细小气泡的产生，提高了泡沫的稳定性。
阻燃方案请选择阻博士®，团队强大，技术专业！
